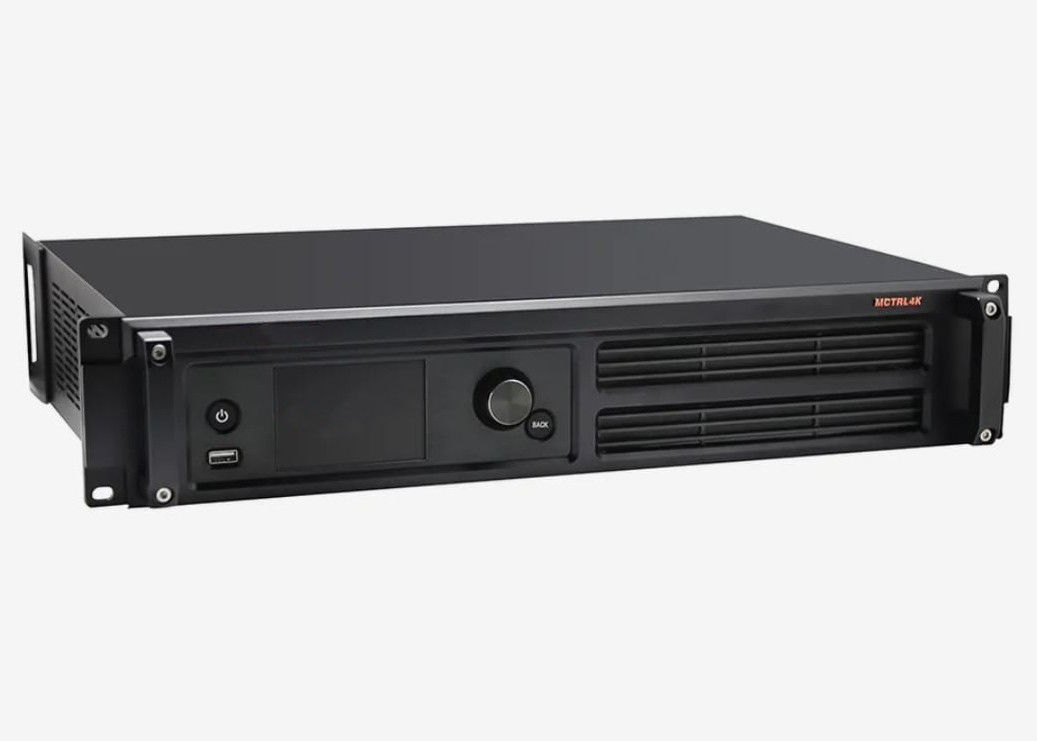

CE MCTRL4K LED Display Video Processor Controller Input Voltage 240V
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | OEM, No brand, customizable |
| Sertifikasi: | CE, RoHS, 3C |
| Nomor model: | Spesifikasi Pengontrol Tampilan LED MCTRL4K |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 |
|---|---|
| Kemasan rincian: | Kemasan Kotak Kertas |
| Waktu pengiriman: | 7 hari |
| Syarat-syarat pembayaran: | T/T |
| Menyediakan kemampuan: | 1000 buah/bulan |
|
Informasi Detail |
|||
| Nama produk: | Spesifikasi Pengontrol Tampilan LED MCTRL4K | Tegangan Masuk: | AC 100 V~240 V-50/60 Hz |
|---|---|---|---|
| Suhu: | -20°C hingga +70°C | Kelembaban: | 10% RH hingga 90% RH, tanpa kondensasi |
| Ukuran: | 482,6 mm × 372,0 mm × 88,1 mm | Berat badan: | 4,6KG |
| Menyoroti: | Prosesor video layar LED CE,240V LED Display Video Processor |
||
Deskripsi Produk
Spesifikasi pengontrol layar LED MCTRL4K
Profil Perusahaan
Kami adalah HK Brilliance Tech Co., LTD. Kantor pusat kami terletak di HK, Cina; dan pabrik kami terletak di Shenzhen dan Guangzhou, China. Kami memiliki pengalaman manufaktur lebih dari 10 tahun.Kami menyediakan pilihan model yang luas dari jenis produk ini dan kami mendukung kustomisasi untuk produk dan merek dan logo.
Produk kami menikmati penjualan cepat di seluruh dunia. Kami memiliki lebih dari 3 langkah dan prosedur untuk pemeriksaan kualitas dan sistem jaminan kualitas.Setiap produk akan memastikan lebih dari 48 jam pengujian kinerja akhirDengan kualitas yang baik, klien selalu memberikan reputasi yang baik untuk produk kami.
Perubahan Sejarah
| Versi dokumen | Tanggal rilis | Deskripsi |
| V1.2.0 | 2022-04-01 |
Tambahkan fungsi beralih dari RGB terbatas ke RGB penuh. Tambahkan fungsi offset fase. |
| V1.1.1 | 2020-07-18 | Mengoptimalkan isi dan gaya dokumen. |
| V1.1.0 | 2019-09-04 |
Tambahkan fungsi 3D. Tambahkan fungsi low latency. Ditambahkan fungsi penyesuaian gamma individu untuk RGB. Tambahkan mode HLG. Ditambahkan fungsi input sumber pengaturan kedalaman bit pada komputer kontrol. . Ditambahkan fungsi mengimpor EDID kustom. Ditambahkan dukungan untuk frame rate 25Hz. . Performa HDR10 dioptimalkan dengan menambahkan pengaturan mode grayscale rendah. |
| V1.0.0 | 2019-09-26 |
Rilis pertama
|
Pengantar
Sertifikasi
FCC, CE, UL&CUL, EAC, CB, IC, KC, RCM
Fitur
. Berbagai konektor input
- 1x DP 1.2
- 1x HDMI 2.0
- 2x DL-DVI
. 16 port Neutrik Gigabit Ethernet dan 4 port optik
Untuk input DP/HDMI, kapasitas muatan maksimum adalah 8,800,000 piksel.
Untuk input DVI, kapasitas muatan maksimum adalah 8,300,000 piksel.
Tinggi output maksimum atau lebar MCTRL4K tunggal adalah 7680 piksel.
. Input dengan kedalaman bit tinggi: 8bit/10bit/12bit
. Fungsi HDR
HDR10 dan HLG didukung.
MCTRL4K dapat bekerja dengan kartu penerima
yang mendukung HDR untuk sangat meningkatkan gambar
kualitas tampilan, menyajikan lebih jelas dan
gambar rinci.
. 3D
MCTRL4K dapat bekerja dengan emitter 3D
EMT200 dan kacamata 3D, memungkinkan Anda untuk
mengalami efek tampilan 3D.
. Pengatur gamma individu
Untuk input 10-bit atau 12-bit, fungsi ini dapat
secara individual menyesuaikan gamma merah, gamma hijau dan gamma biru untuk secara efektif mengontrol ketidakseragamannya gambar dalam kondisi skala abu-abu rendah dan warna putih
keseimbangan, memungkinkan untuk gambar yang lebih realistis.
. RGB terbatas ke RGB penuh
Fungsi ini secara otomatis mengubah warna
kisaran sumber input dari RGB terbatas ke RGB penuh sehingga menampilkan hitam alami dalam kondisi skala abu-abu rendah.
. Latensi rendah
Ketika latensi rendah dan sinkronisasi sumber input
diaktifkan, dan lemari terhubung secara vertikal, penundaan antara sumber input dan kartu penerima dapat dikurangi menjadi satu frame.
. Input dengan frame rate desimal
Beradaptasi dengan 23.98/29.97/47.95/59.94/71.93/119.88
Hz
. Kecerahan tingkat piksel dan kalibrasi krom
. Masukan resolusi ultra tinggi
Mendukung pengaturan resolusi ultra-tinggi dengan NVIDIA
kartu grafis.
. Konfigurasi layar di web
. Cascading hingga 10 unit MCTRL4K
Tabel 1-1 Pembatasan fungsi
| Fungsi | Pembatasan |
Bersama Eksklusif Fungsi |
| HDR |
. Mendukung sumber input HDMI 10 bit saja. . Kapasitas pemuatan setiap port Ethernet berkurang setengah. Harus bekerja dengan kartu penerima yang mendukung HDR. |
NA |
| 3D |
Ketika sumber input adalah DVI, DVI1 memuat gambar untuk mata kiri, dan DVI2 memuat gambar untuk mata kanan. . Ketika konfigurasi layar lanjutan diaktifkan, fungsi 3D tidak didukung. . Kapasitas pemuatan setiap port Ethernet berkurang setengah. |
Latensi rendah |
| Latensi rendah |
. Mendukung sumber input HDMI dan DP saja. Setiap port Ethernet harus memuat lemari secara vertikal. |
3D, GENLOCK |
Penampilan
Panel depan
Tabel 1-2 Tombol dan konektor
| Tidak, tidak. | Tombol/konektor | Deskripsi |
| 1 | Tombol power | Aktifkan atau matikan perangkat. |
| 2 | USB | Sambungkan ke USB drive. |
| 3 | LCD screen | Tampilkan status perangkat, menu, submenu dan pesan. |
| 4 | Tombol | Pilih menu, atur parameter, dan konfirmasi operasi. |
| 5 | Kembali | Kembali ke menu sebelumnya atau keluar dari operasi saat ini. |
Panel belakang
| Jenis konektor | Nama konektor | Deskripsi |
| Input | DP 1.2 |
1x DP 1.2 Resolusi maksimum yang didukung: 4096×2160@60Hz, resolusi minimum yang didukung: 640×480@24Hz . Resolusi khusus didukung Lebar maksimum: 7680 piksel (7680×1080@60Hz) Tinggi maksimum: 7680 piksel (1080×7680@60Hz) . HDCP 1.3 sesuai Resolusi standar yang didukung: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@(24/25/30/48/50/60)Hz Tidak ada dukungan untuk sumber input terjalin |
| HDMI 2.0 |
1x HDMI 2.0 Resolusi maksimum yang didukung: 4096×2160@60Hz, resolusi minimum yang didukung: 800×600@30Hz . Resolusi khusus didukung Lebar maksimum: 7680 piksel (7680×1080@60Hz) Tinggi maksimum: 7680 piksel (1080×7680@60Hz) . HDCP 1.4 dan HDCP 2.2 sesuai Resolusi standar yang didukung: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120) Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120) Hz |
|
1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2048×1536@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@(24/25/30/48/50/60)Hz Tidak ada dukungan untuk sumber input terjalin |
||
|
Dual DVI-D1 Dual DVI-D2 |
2x DL-DVI . Masing-masing dengan resolusi maksimum 3840×1080@60Hz dan resolusi minimum 800×600@30Hz . Resolusi khusus didukung Lebar maksimum: 3840 piksel (3840×1080@60Hz) Tinggi maksimum: 3840 piksel (800×3840@60Hz) Resolusi standar yang didukung: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100)Hz 1920×2160@(24/25/30/48/50/60)Hz 2560×1600@(24/25/30/48/50/60)Hz 3840×1080@(24/25/30/48/50/60)Hz 3840×2160@(24/25/30)Hz Tidak ada dukungan untuk sumber input terjalin |
|
| Output | 1 ~ 16 |
16x Neutrik (NE8FBH) Gigabit Ethernet port Kapasitas maksimum dari satu pelabuhan: Untuk sumber input 8-bit: 650.000 piksel Untuk sumber input 10-bit/12-bit: 320.000 piksel . Tidak mendukung output audio . Dukungan untuk redundansi antara port Ethernet |
|
OPT1 ~ OPT4 |
4x 10G port optik . OPT1 mengirimkan data dari port Ethernet 1 sampai 8. . OPT2 mengirimkan data dari port Ethernet 9 sampai 16. . OPT3 adalah saluran duplikat dari OPT1. . OPT4 adalah saluran duplikat dari OPT2. |
|
| Pengendalian | Ethernet | Hubungkan ke komputer kontrol. |
|
USB IN-OUT |
. IN: 1x USB 2.0 (Tipe-B) Port input untuk cascading MCTRL4K unit, atau menghubungkan ke PC untuk debugging . OUT: 1x USB 2.0 (Tipe-A) Port output untuk unit MCTRL4K cascading |
| Hingga 10 unit dapat ditumpuk. | ||
|
Genlock IN- Loop |
Konektor sinyal sinkron Dukungan untuk Bi-level, Tri-level, dan Blackburst . IN: Konektor input Genlock . LOOP: Konektor output genlock loop |
|
| Kekuatan | AC 100 V~240 V-50/60 Hz | |
Catatan:
Ketika sumber input adalah HDMI atau DP, input resolusi paksa 144 Hz dari perangkat front end dapat dianalisis.
Produk ini hanya dapat ditempatkan secara horizontal.
Dimensi
Toleransi: ±0,3 Satuan: mm
Spesifikasi
|
Listrik Parameter |
Tegangan masukan | AC 100 V~240 V-50/60 Hz |
|
Kekuatan nominal konsumsi |
30 W | |
|
Mengoperasikan Lingkungan |
Suhu | -20°C sampai +60°C |
| Kelembaban | 10% RH sampai 90% RH, non-kondensasi | |
|
Penyimpanan Lingkungan |
Suhu | -20°C sampai +70°C |
| Kelembaban | 10% RH sampai 90% RH, non-kondensasi | |
|
Fisik Spesifikasi |
Dimensi | 482.6 mm × 372,0 mm × 88,1 mm |
| Berat badan | 40,6 kg | |
|
Informasi kemasan |
Kasus Pengangkutan | 530 mm × 420 mm × 193 mm |
|
Kotak aksesori |
405 mm × 290 mm × 48 mm Aksesoris: . 1x kabel listrik . 1x kabel Ethernet . 1x kabel USB . 1x kabel HDMI . 1x kabel DP |
|
| Kotak kemasan | 550 mm × 440 mm × 210 mm |
Sumber video Fitur
| Konektor Masuk | Fitur | ||
| Kedalaman Bit | Tingkat pengambilan sampel | Resolusi Input Maksimal | |
| HDMI 2.0 | 8bit |
RGB 4:4:4 YCbCr4:4:4 YCbCr4:2:2 YCbCr4:2:0 |
4096×2160@60Hz (Pengaturan melalui kartu grafis NVIDIA) |
| 10 bit/12 bit |
RGB 4:4:4 YCbCr4:4:4 |
3840×1080@60Hz | |
|
YCbCr4:2:2 YCbCr4:2:0 |
4096×2160@60Hz (Pengaturan melalui kartu grafis NVIDIA) | ||
| DP 1.2 | 8 bit |
RGB 4:4:4 YCbCr4:4:4 YCbCr4:2:2 |
4096×2160@60Hz (Pengaturan melalui kartu grafis NVIDIA) |
| 10 bit/12 bit | RGB 4:4:4 | 3840×1080@60Hz | |
| YCbCr4:4:4 | |||
| YCbCr4:2:2 | 4096×2160@60Hz (Pengaturan melalui kartu grafis NVIDIA) | ||
| Dual-link DVI | 8 bit |
RGB 4:4:4 YCbCr4:4:4 YCbCr4:2:2 |
3840×1080@60Hz
|
Catatan dan Peringatan
Catatan untuk Baterai
Baterai tidak dimaksudkan untuk diganti.
Membongkar baterai ke dalam api atau oven panas, atau secara mekanis menghancurkan atau memotong baterai dapat mengakibatkan ledakan.
Meninggalkan baterai di lingkungan suhu yang sangat tinggi dapat mengakibatkan ledakan atau kebocoran cairan atau gas yang mudah terbakar.
Baterai yang terkena tekanan udara yang sangat rendah dapat menyebabkan ledakan atau kebocoran cairan atau gas yang mudah terbakar.
FCC Perhatian
Setiap perubahan atau modifikasi yang tidak secara tegas disetujui oleh pihak yang bertanggung jawab atas kepatuhan dapat membatalkan wewenang pengguna untuk mengoperasikan peralatan.
Perangkat ini sesuai dengan bagian 15 dari Peraturan FCC. Pengoperasiannya tunduk pada dua kondisi berikut: (1) Perangkat ini tidak dapat menyebabkan gangguan yang berbahaya,dan (2) perangkat ini harus menerima setiap gangguan yang diterima, termasuk gangguan yang dapat menyebabkan operasi yang tidak diinginkan.
Catatan: Peralatan ini telah diuji dan ditemukan sesuai dengan batas untuk perangkat digital Kelas A, sesuai dengan bagian 15 dari Peraturan FCC.Batas-batas ini dirancang untuk memberikan perlindungan yang wajar terhadap gangguan berbahaya ketika peralatan dioperasikan di lingkungan komersialPeralatan ini menghasilkan, menggunakan, dan dapat memancarkan energi frekuensi radio dan, jika tidak dipasang dan digunakan sesuai dengan manual, dapat menyebabkan bahaya
gangguan komunikasi radio.Pengoperasian peralatan ini di daerah perumahan kemungkinan menyebabkan gangguan berbahaya, dalam hal ini pengguna akan diminta untuk memperbaiki gangguan dengan biaya sendiri.
lainnya
Ini adalah produk Kelas A. Dalam lingkungan rumah tangga, produk ini dapat menyebabkan gangguan radio dalam hal ini pengguna mungkin diminta untuk mengambil tindakan yang memadai.
Produk ini hanya dapat ditempatkan secara horizontal.
Sertifikat
Aku tidak tahu.
Pembayaran & Pengemasan Transportasi
1.Transfer deposit saat mengkonfirmasi pesanan, dan membayar saldo ketika barang siap.
2. Terima EXW, FOB, CIF, dll berdasarkan permintaan Anda.
